一、产品概述：

       垦创无触点继电模块是我公司自主研发、倾力打造的知识产权产品，主要用于交流控制直流的继电转换场合。它的输入信号为AC180V-440V，开关量输出，负载类型为DC12V、10mA 。垦创无触点继电模块开关速度快、对电网冲击小，无噪音，寿命长，开关时无电火花产生，耐灰尘，防震、防潮、防腐。可用于对开关速度及精度要求较高的场合。



二、产品主要特点：

        1、宽电压输入，输入工作电压180V-440V,都可以正常工作。
        2、模块本身不需要供电电压，现场接线简单。
        3、设计有输入输出指示，信号简明直观。
        4、无触点开关电路，通断无火花，开关速度快，抗干扰能力强，工作可靠，寿命长。
        5、各组输入输出独立，互不影响。



三、接线方法：

        COM：输入公共端
        I0：输入信号0
        I1：输入信号1
        I2：输入信号2
        I3：输入信号3
        I4：输入信号4
        I5：输入信号5
        I6：输入信号6
        I7：输入信号7
        COM0-Q0：开关量输出0
        COM1-Q1：开关量输出1
        COM2-Q2：开关量输出2
        COM3-Q3：开关量输出3
        COM4-Q4：开关量输出4
        COM5-Q5：开关量输出5
        COM6-Q6：开关量输出6
        COM7-Q7：开关量输出7

        DY-08行车专用无触点继电模块，提供独立的8路输入输出，输入信号为AC180-440V，开关量输出，输出负载类型为DC12V,10mA，当输入信号与输入公共端有额定输入电压时，对应的输出端将会导通。

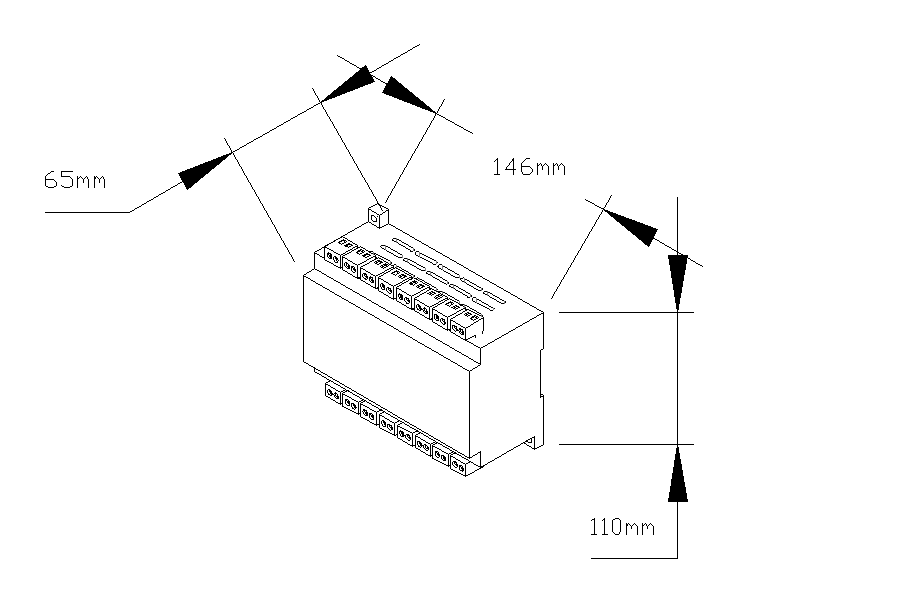

四、外型尺寸图（单位:mm）：

五、注意事项：

        1、接线时注意输出侧正负极不可接反，接反则指示灯不亮。
        2、输出侧负载电流电压均是定值，不可接其他类型的负载。
        3、设备本身不带限流，请使用外电路限制输出侧的电压和电流，
        4、接入超出负载类型的电压或电流，将会导致设备工作不正常或者损坏。


六、运输、贮存

        1、在运输过程中不应受到剧烈的碰撞和振动，在运输和贮存中均不得受到雨雪侵袭。
        2、不能露天存放，应存放于干燥的地方，并适当下垫，以免受潮。
        3、装卸搬运时不得碰撞、应起落平稳，以防损伤产品。
        4、适于在-25℃~55℃之间，短时间（24小时）可达到70℃的温度下运输与贮存。



七、正常工作条件和安装条件

        1、周围空气温度为：-40℃~+80℃；
        2、海拔：不超过2000m；
        3、环境条件：要有良好的通风效果；
        4、安装类别：Ⅲ类；
        5、冲击振动：产品应安装和使用在无显著摇动的工况下。


八、质保承诺：

         自购买之日起十二个月。
