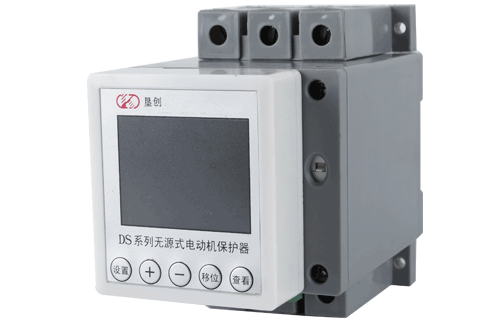

一、产品概述：

       DS系列无源式电机保护器是我公司通过市场传统保护器的使用情况及多年潜心研制，具有自主知识产权的新一代高科技产品。此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，无需外接工作电源，无需外加互感器等方面的技术优势，使得该产品具有性价比高、功能齐全、工作稳定可靠、精度高、保护动作准确、安装、参数设定简单方便等特点。可广泛适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。


二、产品特点：

● 工业级微电脑MCU为核心控制器件
● 无需外接工作电源
● 具有电量计量功能
● 液晶人机界面显示
● 带故障记录功能
● 一体化高精度CT互感器设计，无需外接互感器
● 保护功能齐全，可分别设定故障响应时间
● 带通讯输出、开关量报警输出、模拟量输出信号
● 干接点故障输出，兼容各类控制信号源
● 一机多用，可取代传统各类电流检测保护设备



三、主要功能：

● 过载保护 ● 轻载保护 ● 堵转保护 ● 相序保护 ● 欠压保护
● 过压保护 ● 不平衡保护 ●  漏电保护   ● 起动超时保护 ● 故障延时保护
● 定时停机功能     ● MODBUS通讯功能  ● 4-20MA输出  ● 报警开关量输出
● 三相电流检测  ● 三相电压检测   ● 三相总有功功率检测
● 三相总无功功率检测   ● 三相总视在功率检测   ● 三相总功率因数检测
● 三相有功总电能检测   ●  三线无功总电能检测  ● 相频率检测
● 故障查询功能  ● 采用标准实时时钟功能



四、外型尺寸：

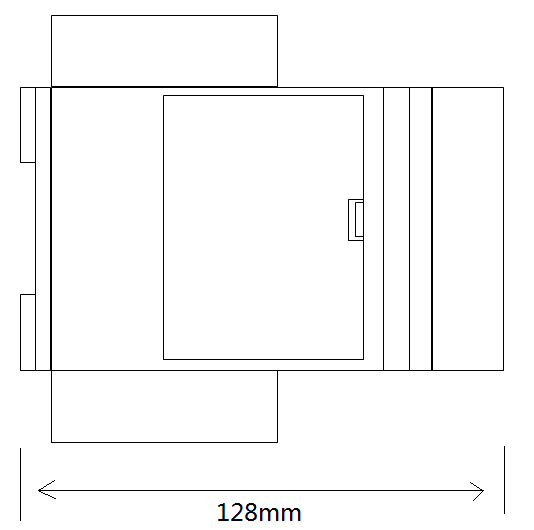

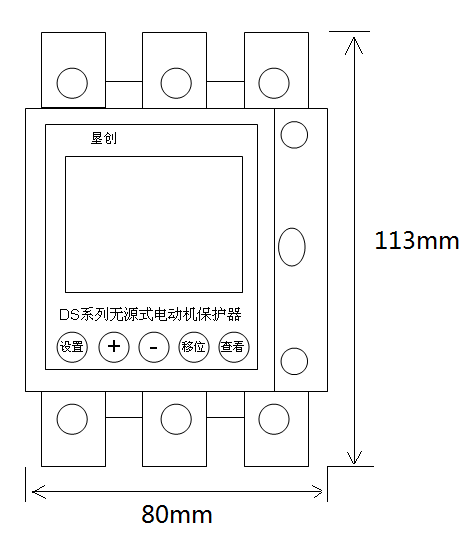

                         DS-100A外型尺寸图

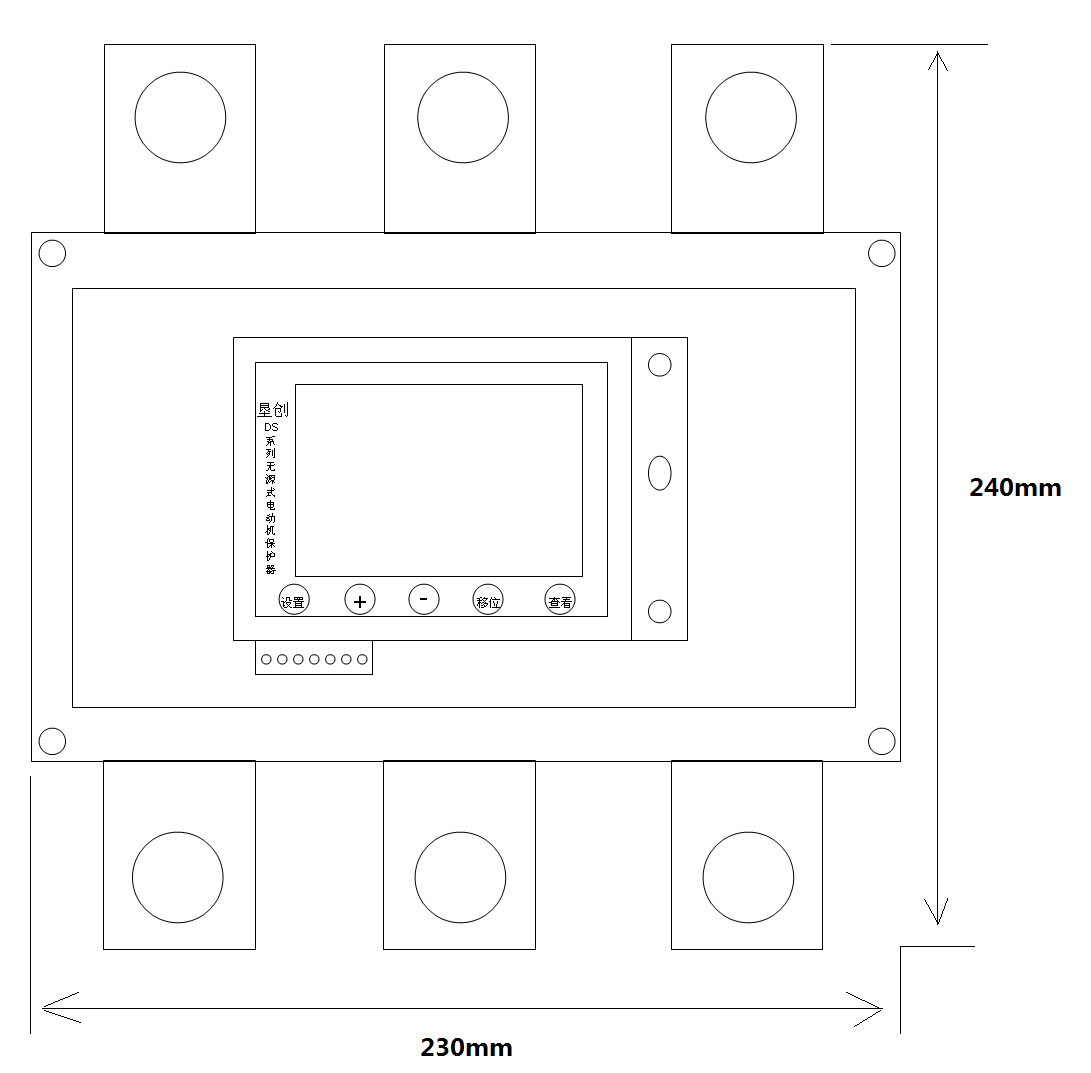

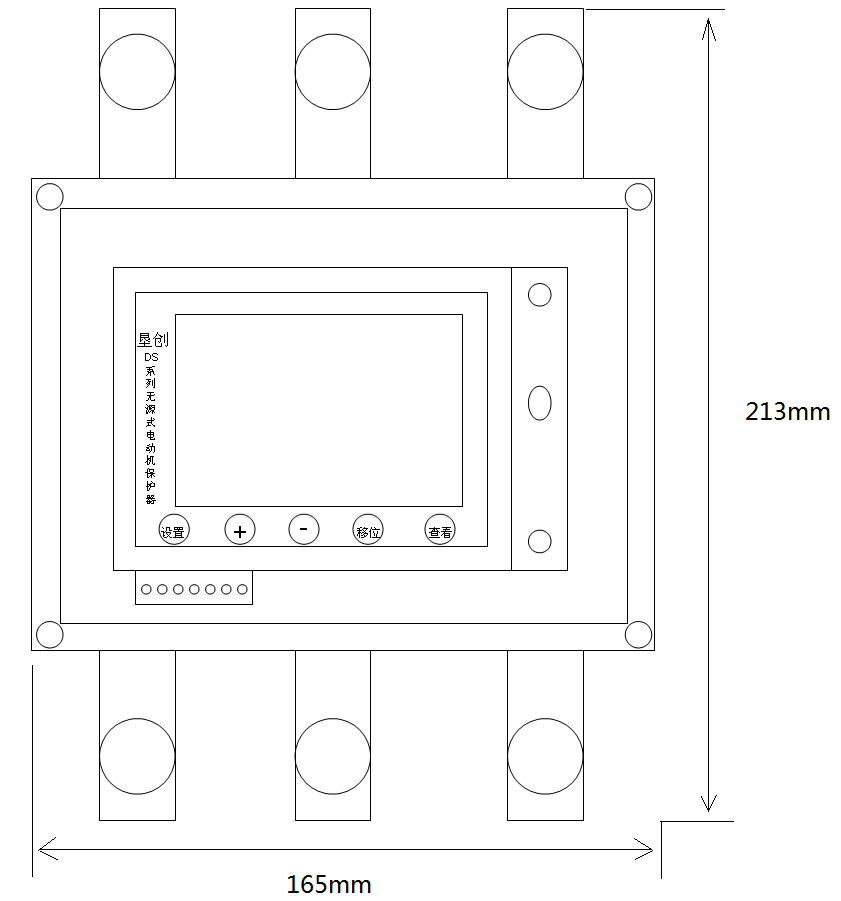

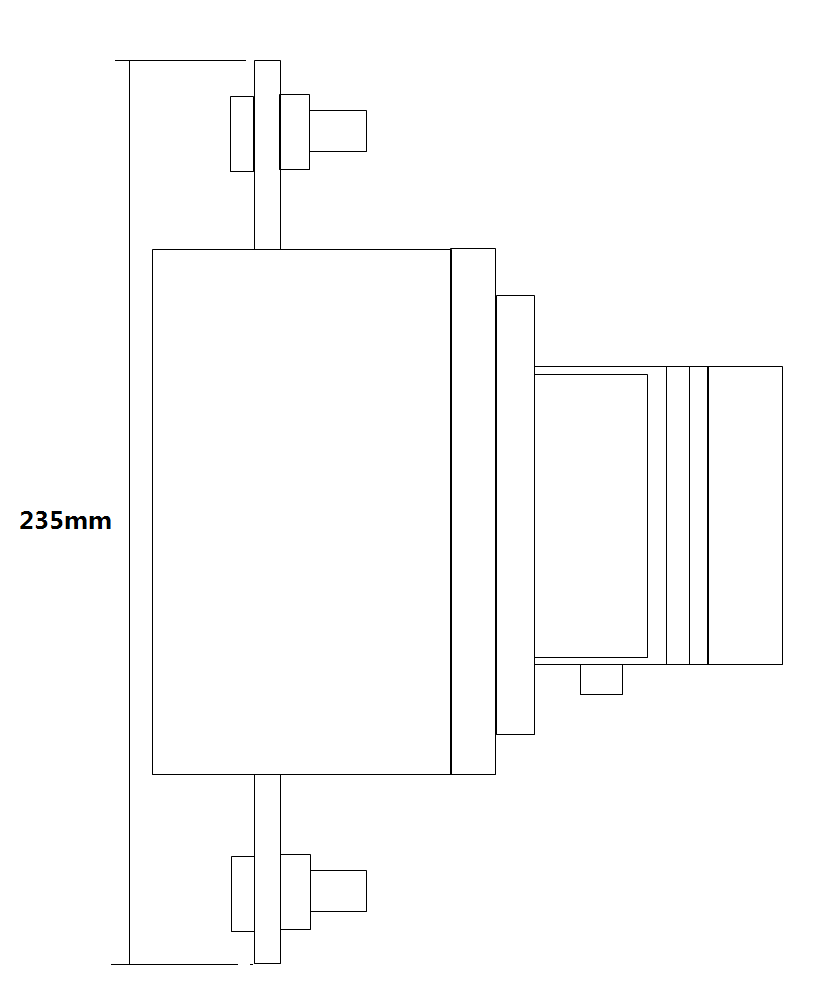

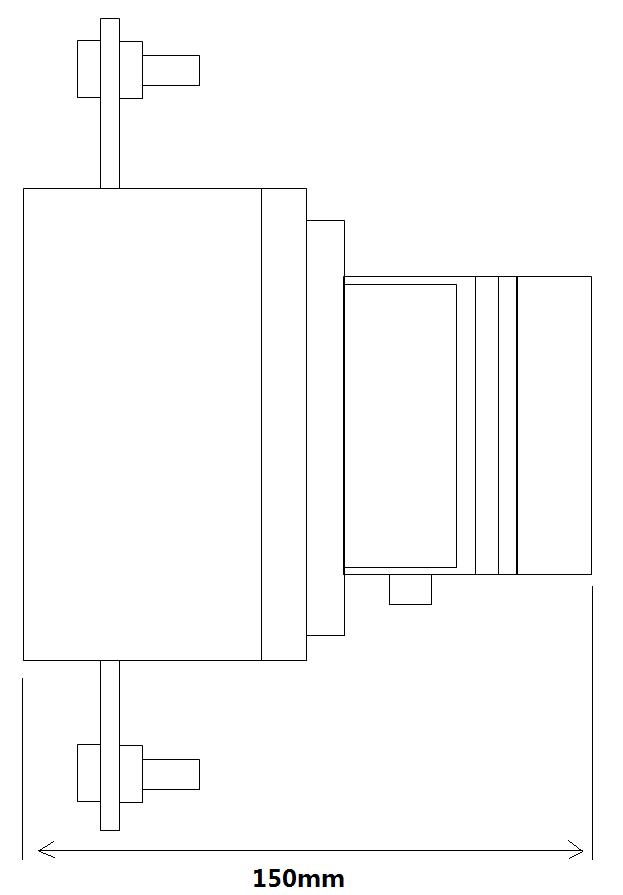

                            DS-260A外型尺寸图





五、正常工作条件和安装条件：

工作温度：-10℃~55℃
贮存温度：-20℃~+65℃
相对湿度：5%~95%不结霜
海拔：不超过2000m
污染等级：2级
防护等级：IP20
安装类别：Ⅲ类
安装条件：安装面与垂直面倾斜角不大于±5°
冲击振动：产品应安装和使用在无显著摇动的工况条件下


六、质保承诺：

       自购买之日起十二个月。
